產品介紹WeiDaCheng Products

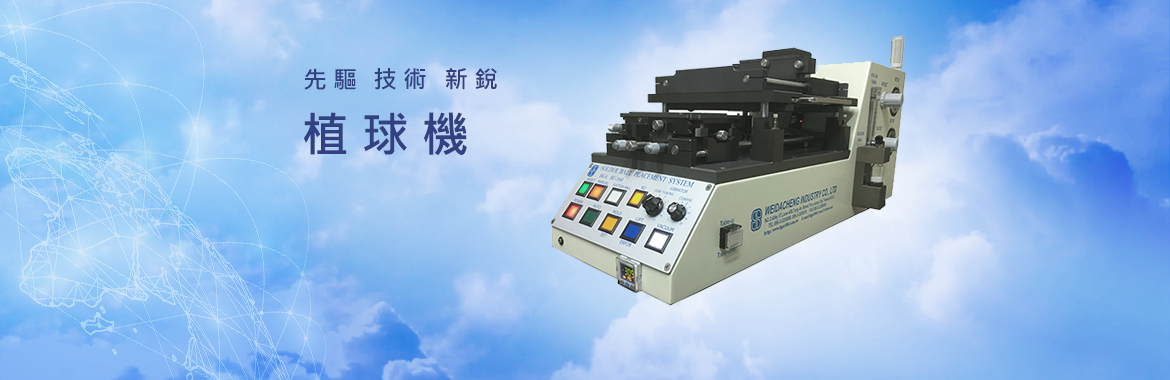

產品名稱：錫球植入機BU-510

檔案下載:

BU-510 BU-510功能介紹 BU-510.550E操作程序與功能

詳細規格

1. 外部尺寸 :75cm(L),X 25cm(W),X 26cm(H)
2. 重 量: 28.7 kg.
3. 使用電壓: 110/220V 50/60Hz.
4. 使用氣壓: 6 kg/cm².
5. 錫球規格: 依BGA不同使用錫球規格而異.
6. BGA 模具: 依BGA不同規格SIZE可更換需求BGA模具.
7. BGA 模具: 依BGA不同規格SIZE可更換需求錫球模具模具.
8. 錫球植入速度: 錫球植入BGA-PAD點可微調控制錫球植入速度.
9. 錫球植入率: 百分之98.
10. 錫球植入精度: 0.03 mm.
11. 模具槽退料: 退料速度30 - 300 mm/S.
12. 自動植球時間: 22/sec

產品名稱：錫球植入機BU-550E

檔案下載:

BU-550E BU-510.550E操作程序與功能

詳細規格

1. 外部尺寸 :75cm(L),X 25cm(W),X 26cm(H)
2. 重 量: 28.7 kg.
3. 使用電壓: 110/220V 50/60Hz.
4. 使用氣壓: 6 kg/cm².
5. 錫球規格: 依BGA不同使用錫球規格而異.
6. BGA 模具: 依BGA不同規格SIZE可更換需求BGA模具.
7. BGA 模具: 依BGA不同規格SIZE可更換需求錫球模具模具.
8. 錫球植入速度: 錫球植入BGA-PAD點可微調控制錫球植入速度.
9. 錫球植入率: 百分之百
10. 錫球植入精度: 0.03 mm.
11. 模具槽退料: 退料速度30 - 300 mm/S.
12. 自動植球時間: 22/sec

產品名稱：錫球植入機BU-560

檔案下載:

BU-560 BU-560 操作程序與功能 BU-560 快速換模 BU-560 規格

詳細規格

1. 外部尺寸 :75cm(L),X 25cm(W),X 26cm(H)
2. 重 量: 30.5 kg.
3. 使用電壓: 110/220V 50/60Hz.
4. 使用氣壓: 6 kg/cm².
5. 錫球規格: 依BGA不同使用錫球規格而異.
6. BGA 模具: 依BGA不同規格SIZE可更換需求BGA模具.
7. BGA 模具: 依BGA不同規格SIZE可更換需求錫球模具模具.
8. 錫球植入速度: 錫球植入BGA-PAD點可微調控制錫球植入速度.
9. 錫球植入率: 百分之98
10. 錫球植入精度: 0.1 mm.
11. 模具槽退料: 退料速度30 - 300 mm/S.
12. 自動植球時間: 22/sec

產品名稱：錫球植入機BU-560L

詳細規格

產品名稱：錫球植入機BU-560s(封裝廠專用機種)

檔案下載:

BU-560s 快速換模

詳細規格

1. 外部尺寸 : 90㎝(L)×46㎝(W)×53㎝(H)
2. 重 量: 32 kg.
3. 使用電壓: AC-220V50/60HZ.
4. 使用SIZE: BGA最大有效使用範 圍規格40㎜×60㎜
5. 錫球規格 : 使 用 錫 球 範 圍 12mil- 30mil
6. 錫球規格: 依BGA不同使用錫球規格而異.
7. BGA 模具: 依BGA不同規格SIZE可更換需求BGA模具.
8. BGA 模具: 依BGA不同規格SIZE可更換需求錫球模具模具.
9. 錫球植入速度: 錫球植入BGA-PAD點可微調控制錫球植入速度.
10. 錫球植入精度: 0.05 mm.
11. 10sec內完成錫球模具 與BGA模具規格換模
12. 少量多樣快速換模BU-560s機種

產品名稱：腳座壓球錫球植入機BU-565

檔案下載:

BU-565

詳細規格

1. 外部尺寸 :75cm(L),X 25cm(W),X 26cm(H)
2. 重 量: 30.5 kg.
3. 使用電壓: 110/220V 50/60Hz.
4. 使用氣壓: 6 kg/cm².
5. 錫球規格: 依BGA不同使用錫球規格而異.
6. BGA 模具: 依BGA不同規格SIZE可更換需求BGA模具.
7. BGA 模具: 依BGA不同規格SIZE可更換需求錫球模具模具.
8. 錫球植入速度: 錫球植入BGA-PAD點可微調控制錫球植入速度.
9. 錫球植入率: 百分之98
10. 錫球植入精度: 0.03 mm.
11. 模具槽退料: 退料速度30 - 300 mm/S.
12. 自動植球時間: 22/sec

產品名稱：移印錫球植入機BU-570

檔案下載:

BU-570

詳細規格

1. 外部尺寸 :84cm(L),X 36cm(W),X 59cm(H)
2. 重 量: 42 kg.
3. 使用電壓: 110/220V 50/60Hz.
4. 使用氣壓: 6 kg/cm².
5. 錫球規格: 依BGA不同使用錫球規格而異.
6. BGA 模具: 依BGA不同規格SIZE可更換需求BGA模具.
7. BGA 模具: 依BGA不同規格SIZE可更換需求錫球模具模具.
8. 錫球植入速度: 錫球植入BGA-PAD點可微調控制錫球植入速度.
9. 錫球植入率: 百分之百.
10. 錫球植入精度: 0.03 mm.
11. 模具槽退料: 退料速度30 - 300 mm/S.
12. 自動植球時間: 42/sec

產品名稱：錫球植入機BU-600

詳細規格

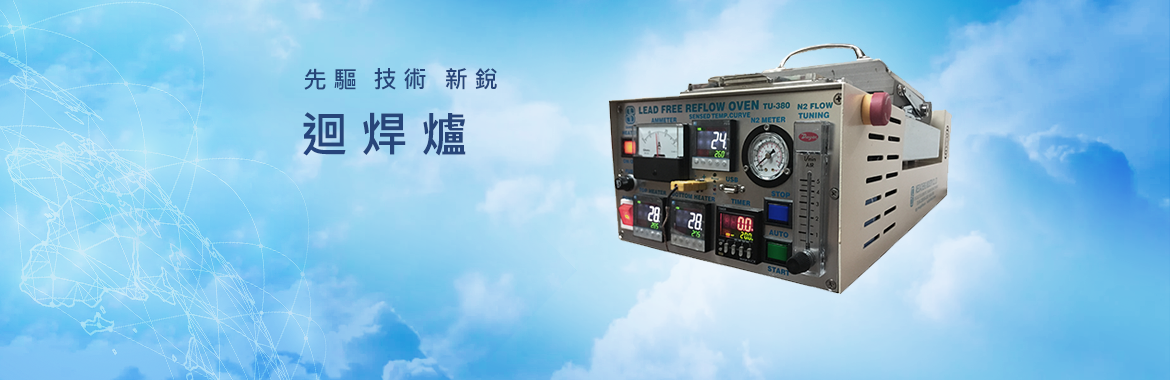

產品名稱：無鉛錫球專用全自動迴焊爐TU-380

檔案下載:

TU-380-操作手冊(中英文) TU-380-維修與保養

詳細規格

1. 外部尺寸 :85cm-(L),28cm-(W),28cm(H)
2. 使用電壓: AC220V/50/60HZ
3. 功　　率: 3200W
4. 重　　量: 40Kg
5. 迴焊範圍: 155mmX155mm
6. Ｎ２調節: N2需外接提供,流量器可微調氮器量,迴焊過程減少氧化,適用於無鉛與有鉛製程,調節範圍0~25 M3/min (1 LPM=28 1/min).
7. 電流錶: 顯示目前使用電流,啟動加溫電流15A,達設定溫度,處於溫度補償時約6.2A~8A.
8. 本機分上加溫區與下加溫區,配備兩組溫控器,可獨立分別設定控制上與下不同加熱溫度.
9. 正常由啟動熱機至達設定溫度,需費25分鐘左右.
10. 溫控功能:
    1. 先進2自由度PID溫控,並附FUZZY手動調階功能.
    2. 微電腦PID溫控,微電腦自動調整加溫時間及曲線寬度可自主加溫溫度.
    3. 智慧型溫控,監控工作環境變化,自行RUN自我調PID值,穩定設定需求溫度,溫度調節+0.5%FS+1igit.
    4. 溫度設定範圍: 28℃~420℃
    5. 溫度顯示精度: 0.1℃.
11. 計時器功能-可依需求設定進入迴焊區時間,設定範圍0.1~999se設定精度0.1sec,時間可由操作人員,隨時自由更改設定時間
12. AUT0-全自動鍵,托盤自動輸送B.G.A.IC至迴焊區,逕行執行設定時間迴焊,完成時扥盤自動退出,退至起始區,風扇冷却,完成迴焊製程
13. 關機前夕,需先按迴焊關閉鍵,迴焊區溫度需冷卻降至100℃以下,方可關閉POWER電源鍵,並關閉後總電源閥.
14. 取置拖盤作業時,請勿重壓托盤,造成滑動軸變形彎曲,導致托盤行進時不順暢.

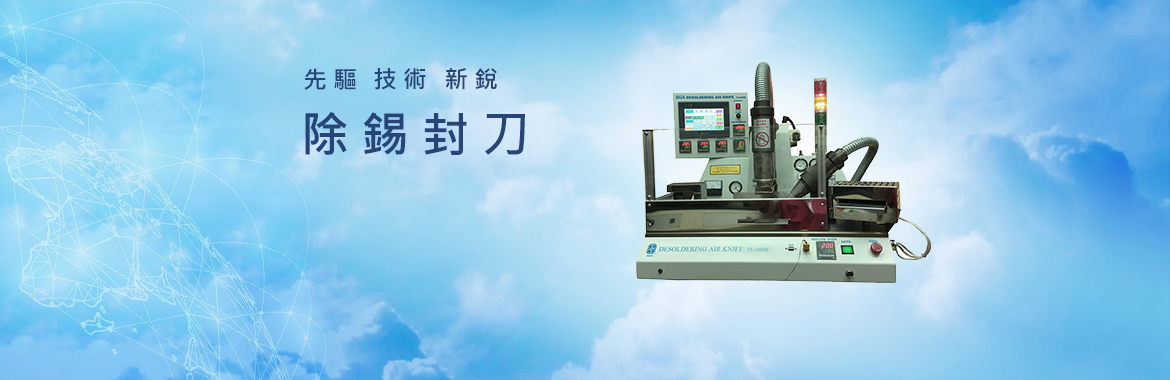

產品名稱：全自動除錫風刀TU-680W

檔案下載:

TU-680W

產品專利：

大陸專利 台灣專利

詳細規格

1. 重　量: 71 kg
2. 外部尺寸: 57cm(L)× 67cm(W)×60cm(H)
3. 使用電壓: AV110V/50/60HZ
4. 最大使用電流: 25 A
5. 使用氣壓: : 6 kg/c㎡
6. 使用規格範圍: 27mm×27mm ~ 45mm×45mm
7. 清除有效寬度: 48mm
8. 清除週期時間: 依設定參數值總和為目前清除時間週期
9. 清除元件: BGA IC 元件
10. 360°照明燈: 6瓦
11. 風刀流量表(每分28l): 0 ~ 100 M3/min(1 LPM =28 l/min)

產品名稱：全自動除錫風刀TU-680X

檔案下載:

TU-680X

產品專利：

大陸專利 台灣專利

詳細規格

1. 重　量: 55 kg
2. 外部尺寸: 57cm(L)× 67cm(W)×60cm(H)
3. 使用電壓: AV110V/50/60HZ
4. 最大使用電流: 18 A
5. 使用氣壓: : 6 kg/c㎡
6. 使用規格範圍: 27mm×27mm ~ 40mm×40mm
7. 清除有效寬度: 40mm
8. 清除週期時間: 依設定參數值總和為目前清除時間週期
9. 清除元件: BGA IC 元件
10. 360°照明燈: 6瓦
11. 風刀流量表(每分28l): 0 ~ 100 M3/min(1 LPM =28 l/min)

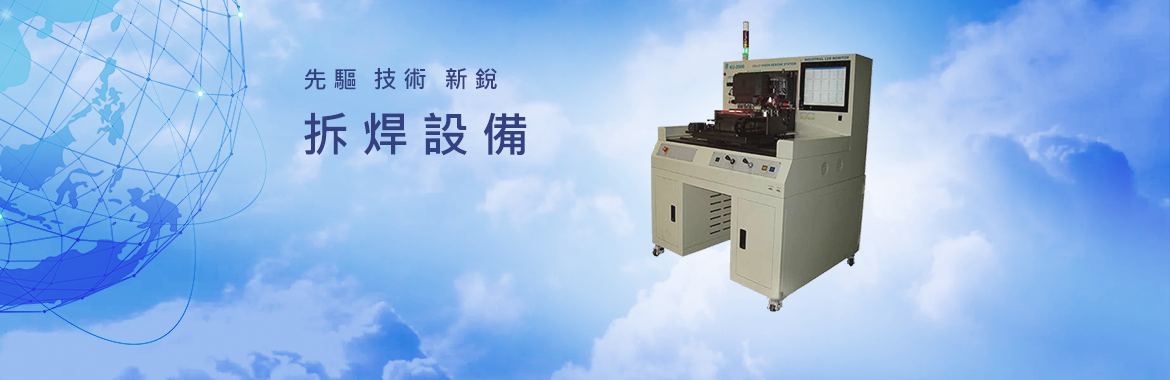

產品名稱：BGA返修台 VT-360

詳細規格

1. 獨立控溫的三部份發熱系統設計
2. 全球首創的RGBW影像系統
3. 七點一線Auto-profile自動生成返修溫度曲線
4. 靈活易用的PCB放置平臺
5. 自動拆除和貼裝BGA
6. 機器多重安全保護功能
